Как можно эксплуатировать литий-ионные аккумуляторы (ФОТО)

13 июля 2014 18:36
Как можно эксплуатировать литий-ионные аккумуляторы (ФОТО)Далее приведены данные, полученные по результатам экспериментов над аккумуляторами различных производителей.

Особенности тестирования

Тесты на количество циклов проводились при разрядке током 1С, для каждого аккумулятора проводились циклы разрядки/зарядки до достижения 80% емкости. Такое число было выбрано исходя из сроков тесто и для возможного сравнения результатов впоследствии. Число полных эквивалентных циклов — до 7500 в некоторых тестах.

Тесты на срок службы проводились при различных уровнях заряда и температуре, каждые 40-50 дней проводились измерения напряжения для контроля разряда, длительность тестов составляла 400-500 дней.

Главной сложностью в экспериментах являются расхождения в заявленной емкости и реальной. Все аккумуляторы имеют емкость выше, чем заявленная, от 0,1% до 5%, что вносит дополнительный элемент непредсказуемости.

Наиболее часто использовались аккумуляторы NCA и NMC, но также тестировались литий-кобальт и литий-фосфатные аккумуляторы.

Немного терминов:

DoD — Depth of Discharge — глубина разряда.

SoC — State of Charge — уровень заряда.

Использование аккумуляторов

Количество циклов

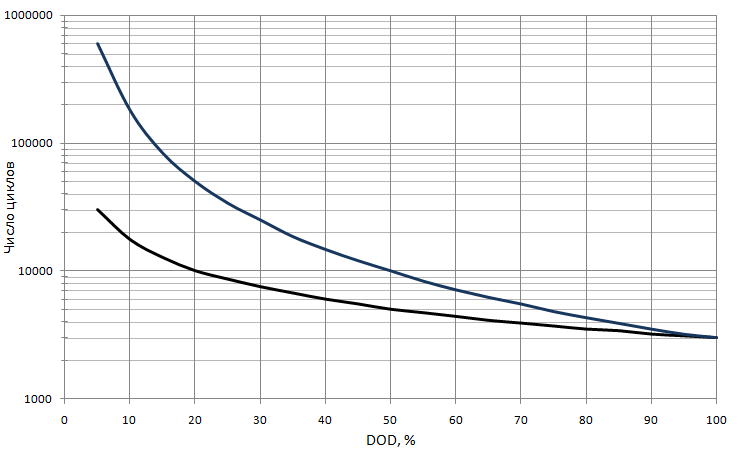

На данный момент есть теория, что зависимость количества циклов, которые может выдержать аккумулятор от степени разряда аккумулятора в цикле имеет следующий вид (синим обозначены циклы разрядки, черным — эквивалентные полные циклы):

Как можно эксплуатировать литий-ионные аккумуляторы (ФОТО)

Данная кривая носит названия кривой Вёлера (Wöhler). Основная идея пришла из механики о зависимости числа растяжений пружины от степени растяжения. Начальное значение в 3000 циклов при 100% разряде батарей является средневзвешенным числом при разряде в 0,1С. Какие-то аккумуляторы показывают лучшие результаты, какие-то хуже. При токе 1С число полных циклов при 100% разряде падает с 3000 до 1000-1500 в зависимости от производителя.

В целом, данное соотношение, представленное на графиках, получило подтверждение по результатам экспериментов, потому целесообразным является зарядка аккумулятора при любой возможности.

Расчет суперпозиции циклов

При эксплуатации аккумуляторов возможна работа при одновременном наличии двух циклов (например, рекуперативное торможение в автомобиле):

Как можно эксплуатировать литий-ионные аккумуляторы (ФОТО)

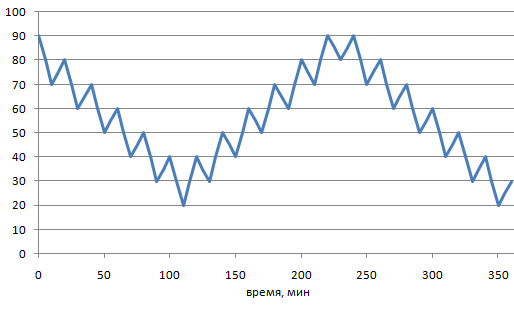

Получается следующий комбинированный цикл:


Как можно эксплуатировать литий-ионные аккумуляторы (ФОТО)
Возникает вопрос, как это сказывается на эксплуатации аккумулятора, сильно ли уменьшается ресурс аккумулятора?

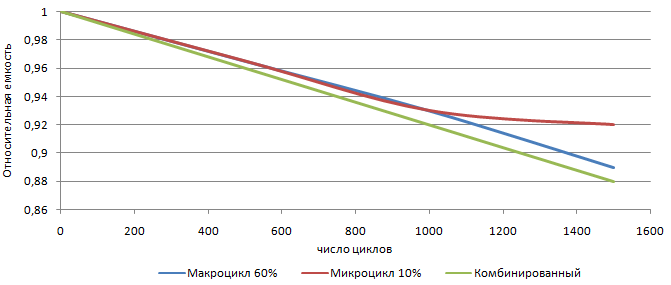

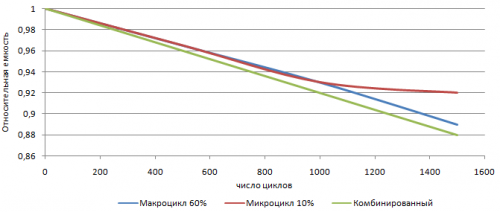

По результатам экспериментов комбинированный цикл показал результаты, как от сложения полных эквивалентных циклов двух независимых циклов. Т.е. относительная емкость аккумулятора в комбинированном цикле падала соответственно сумме разрядов на малом и большом циклах (линеаризованный график представлен ниже).

Как можно эксплуатировать литий-ионные аккумуляторы (ФОТО)

Влияние больших циклов разрядки более существенно, а значит, подтверждается то, что аккумулятор лучше заряжать при каждой возможности.

Эффект памяти

Эффект памяти литий-ионных аккумуляторов по результатам экспериментов отмечен не был. При различных режимах его полная емкость все равно впоследствии не изменялась. В то же время есть ряд работ, которые подтверждают наличие данного эффекта в литий-фосфатных и литий-титановых аккумуляторах.

Хранение аккумуляторов

Температуры хранения

Тут никаких необычных открытий не было сделано. Температуры 20-25°C являются оптимальными (в обычной жизни) для хранения аккумулятора, если его не использовать. При хранении аккумулятора при температуре в 50°C деградация емкость идет практически в 6 раз быстрее.

Естественно более низкие температуры лучше для хранения, но в быту это означает специальное охлаждение. Так как температура воздуха в квартире, как правило, 20-25°C, то и хранение скорее всего будет при такой температуре.

Уровень заряда

Как показали испытания, чем меньше заряд тем медленнее идет саморазряд аккумулятора. Измерялась емкость аккумулятора, какой бы она была при его дальнейшем использовании после длительного хранения. Наилучший результат показали аккумуляторы, которые хранились с зарядом близким к нулю.

В целом хорошие результаты показали аккумуляторы, которые хранились не более чем с 60% уровнем заряда на момент начала хранения. Цифры отличаются от приведенных ниже для 100% заряда в худшую сторону (т.е. аккумулятор придет в негодность ранее, чем указано на рисунке):

Как можно эксплуатировать литий-ионные аккумуляторы (ФОТО)

Рисунок взят из статьи 5 практических советов по эксплуатации литий-ионных аккумуляторов

В то же время цифры для малого заряда более оптимистичны (94% после года при температуре 40°C для хранения при SOC 40%).

Так как 10% заряд непрактичен, так как время работы при таком уровне весьма маленькое, хранить аккумуляторы оптимально при SOC 60%, что позволит применить его в любой момент и не скажется критично на сроке его службы.

Основные проблемы результатов экспериментов

Никто не проводил тесты, которые можно считать на 100% достоверными. Выборка, как правило, не превышает пары тысяч аккумуляторов из миллионов произведенных. Большинство исследователей не могут представить достоверные сравнительные анализы по причинам недостаточной выборки. Также результаты этих экспериментов зачастую являются конфиденциальной информацией. Так что данные рекомендации не обязательно подходят к вашему аккумулятору, но могут считаться оптимальными.

habrahabr.ru
